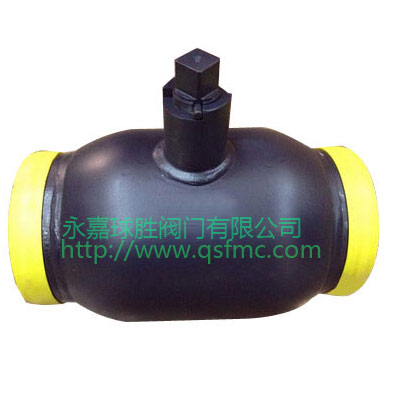

全焊接球閥廠家講解浮動式保溫球閥的類型
球閥型號編制方法說明 浮動式保溫球閥的類型代號為Q。低溫球閥前加“D”；保溫球閥前加“B”。
代號 0 1 2 3 4 5 6 7 8 9 傳動方式 渦輪 氣動 電動 連接形式 內螺紋 外螺紋 法蘭 焊接 對夾 類型代號 結構形式 球閥 Q 直通式 角式 直角式 浮動式 L型浮動球 T型浮動球 固定球
手輪、手柄和扳手傳動省略代號。
密封面或襯里材料 代號 密封面或襯里材料 代號 鋼合金 T 滲氟鋼 D 橡膠 X 硬質合金 Y 尼龍塑料 N 襯膠 J 氟塑料 F 襯鉛 Q 錫基軸承合金（巴式合金） B 搪瓷 C 合金鋼 H 滲硼鋼 P
公稱壓力代號用阿拉伯數字表示，其數值是以兆帕為單位的公稱壓力值的10 倍。用于電站工業的閥門，當介質最高溫度超過530℃時，其數值是以兆帕為單位的工作壓力值的10 倍。
閥體材料 灰鑄鐵 球墨鑄鐵 碳鋼 合金鋼（鉻鉬鋼） 不銹鋼 特殊合金 代號 Z Q WCB WC1 LCB LC3 WC6 WC9 C5/C12 普通 CF8 CF8M CF3 CF3M M C C1 C2 C3 I6 I9 I5 P R1 R2 R3 R4
浮動式保溫球閥的性能規范
試驗項目 試驗壓力（MPa） 試驗持續時間（S） 試驗溫度（ºC） 試驗介質 殼體試驗 150Lb、1.6MPa 2.4 120 (DN≤14") ≤52ºC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質 300Lb、2.5、4.0MPa 6.0 600Lb、10.0MPa 15.0 900Lb、15.0MPa 22.5 1500Lb、25.0MPa 37.5 2500Lb、42.0MPa 63.0 低壓密封試驗 150Lb、1.6MPa 0.6 120 ≤52ºC(常溫) 空氣或惰性氣體 300Lb、2.5、4.0MPa 600Lb、10.0MPa 900Lb、15.0MPa 1500Lb、25.0MPa 2500Lb、42.0MPa 高壓密封試驗 150Lb、1.6MPa 1.76 120 ≤52ºC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質
--> 球閥型號編制方法說明 浮動式保溫球閥的類型代號為Q。低溫球閥前加“D”；保溫球閥前加“B”。
代號 0 1 2 3 4 5 6 7 8 9 傳動方式 渦輪 氣動 電動 連接形式 內螺紋 外螺紋 法蘭 焊接 對夾 類型代號 結構形式 球閥 Q 直通式 角式 直角式 浮動式 L型浮動球 T型浮動球 固定球
手輪、手柄和扳手傳動省略代號。
密封面或襯里材料 代號 密封面或襯里材料 代號 鋼合金 T 滲氟鋼 D 橡膠 X 硬質合金 Y 尼龍塑料 N 襯膠 J 氟塑料 F 襯鉛 Q 錫基軸承合金（巴式合金） B 搪瓷 C 合金鋼 H 滲硼鋼 P
公稱壓力代號用阿拉伯數字表示，其數值是以兆帕為單位的公稱壓力值的10 倍。用于電站工業的閥門，當介質最高溫度超過530℃時，其數值是以兆帕為單位的工作壓力值的10 倍。
閥體材料 灰鑄鐵 球墨鑄鐵 碳鋼 合金鋼（鉻鉬鋼） 不銹鋼 特殊合金 代號 Z Q WCB WC1 LCB LC3 WC6 WC9 C5/C12 普通 CF8 CF8M CF3 CF3M M C C1 C2 C3 I6 I9 I5 P R1 R2 R3 R4
浮動式保溫球閥的性能規范
試驗項目 試驗壓力（MPa） 試驗持續時間（S） 試驗溫度（ºC） 試驗介質 殼體試驗 150Lb、1.6MPa 2.4 120 (DN≤14") ≤52ºC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質 300Lb、2.5、4.0MPa 6.0 600Lb、10.0MPa 15.0 900Lb、15.0MPa 22.5 1500Lb、25.0MPa 37.5 2500Lb、42.0MPa 63.0 低壓密封試驗 150Lb、1.6MPa 0.6 120 ≤52ºC(常溫) 空氣或惰性氣體 300Lb、2.5、4.0MPa 600Lb、10.0MPa 900Lb、15.0MPa 1500Lb、25.0MPa 2500Lb、42.0MPa 高壓密封試驗 150Lb、1.6MPa 1.76 120 ≤52ºC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質
